煤化工模型与实训装置 从煤气化到合成氨的系统解析

引言

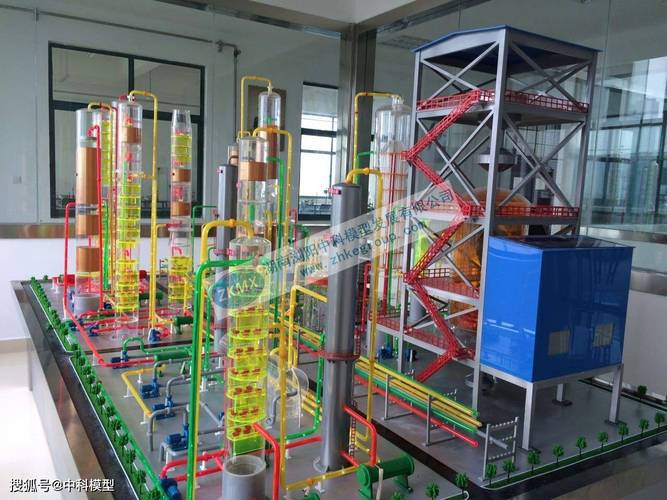

煤化工是以煤为原料，经化学加工转化为气体、液体和固体燃料及化学品的工业过程。在工程教育与产业培训领域，煤化工模型——尤其是煤气化、煤制甲醇、煤制天然气、煤制合成氨装置实训模型——已成为理解工艺流程、训练操作技能的重要载体。这类化工模型通过缩比还原真实装置，使学员能够在安全可控的环境中掌握核心反应单元与系统集成逻辑。

一、煤气化模型：煤化工的龙头单元

煤气化是煤化工的起点，其核心是将固体煤转化为合成气（主要成分为CO和H₂）。实训模型通常按气化炉类型分为固定床、流化床和气流床三种。

在模型中，重点展示以下环节：

• 煤浆制备与输送：模拟煤粉与水的混合及高压泵送；
• 气化炉反应区：呈现部分氧化反应，温度约1300–1500℃；
• 急冷与洗涤：演示合成气冷却、除尘及水蒸气变换；
• 灰渣处理：展示熔渣或干灰排出路径。

化工模型通过透明视窗与流程灯光，让学员直观看到煤从进入气化炉到生成粗合成气的完整路径，理解氧煤比、温度与气体成分的关系。

二、煤制甲醇装置实训模型

煤制甲醇以合成气为原料，经压缩、合成与精馏得到甲醇。实训模型完整再现以下工序：

1. 合成气净化：低温甲醇洗或耐硫变换，脱除H₂S与CO₂；
2. 甲醇合成：在铜基催化剂作用下，CO与H₂反应生成粗甲醇，压力5–10 MPa，温度220–280℃；
3. 精馏提纯：通过预塔、加压塔和常压塔分离二甲醚、水等杂质，得到精甲醇。

在化工模型中，合成塔常以剖视结构展示催化剂床层与换热管束，精馏塔则通过透明段表现气液传质过程。学员可模拟调节氢碳比与循环气量，观察甲醇产率变化。

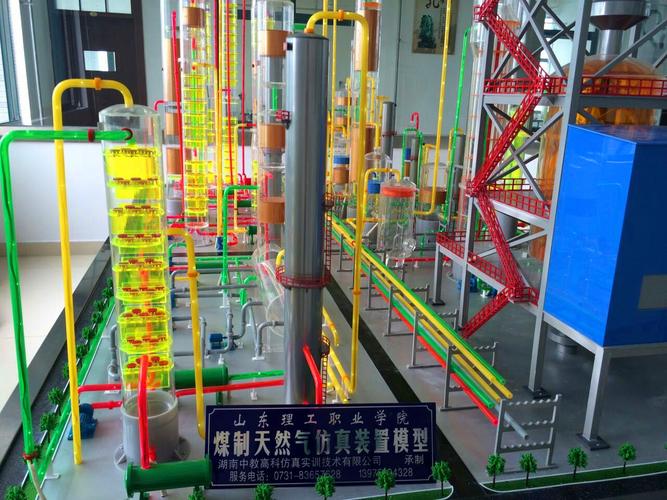

三、煤制天然气装置实训模型

煤制天然气（SNG）是通过煤气化、变换净化、甲烷化反应生成代用天然气的工艺。实训模型突出以下核心单元：

• 甲烷化反应器：多级串联，在镍基催化剂上发生CO+3H₂→CH₄+H₂O，强放热；
• 热回收系统：副产蒸汽并预热原料气；
• 脱碳与干燥：脱除CO₂和水分，使产品气热值达标。

模型通常配有动态温度指示，演示温控不当可能导致催化剂烧结或积碳的风险，帮助学员建立安全操作意识。

四、煤制合成氨装置实训模型

合成氨是煤化工的重要方向。以煤为原料的合成氨路线包括：造气→脱硫→变换→脱碳→精制→压缩→氨合成。实训模型重点呈现：

• 氨合成塔：内部有催化剂筐与内部换热器，压力15–30 MPa，温度400–500℃；
• 分离与循环：通过冷凝分离液氨，未反应气循环使用；
• 惰性气体排放：防止氩、甲烷累积影响反应效率。

化工模型多采用半剖形式，清晰展示塔内件、废热锅炉与循环压缩机组合，配合阀门开关模拟，训练开停车与异常工况处理。

五、化工模型在实训中的价值

上述煤化工实训模型与化工模型具备以下共性优势：

• 可视化：内构件、物流方向通过颜色、剖面和灯光区分；
• 模块化：各单元可独立操作，也可组合成全流程；
• 安全性：无高温高压风险，可反复练习事故预案；
• 对标真实：按工业装置比例缩放，工艺参数贴近实际。

这些模型填补了理论教学与工厂实习之间的断层，使学员在进入真实装置前即建立起空间感、流程感和操作逻辑。

##

从煤气化到煤制甲醇、煤制天然气和煤制合成氨，每一套实训模型都是煤炭清洁高效转化的缩影。优质的化工模型不仅能展示设备外形，更要揭示反应规律与系统联动。随着虚拟仿真与智能交互技术的融合，煤化工模型将进一步支撑工程教育、技能竞赛与企业培训，为煤化工产业培养更多具备实战能力的技术人才。
